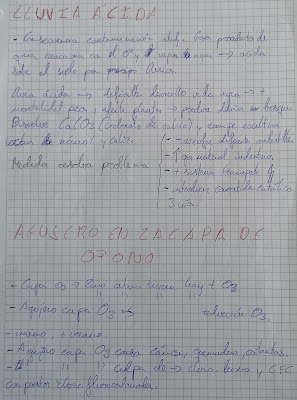

Continuant treballant els esquemes. De vegades és interessant utilitzar fletxes, per tal de sustituir paraules o per dir que hi han coses que estan relacionades.
També es poden utilitzar signes (+, -, ...) abreviacions, fòrmules inclús( pepe+aigua=desastre) o abreviacions pròpies (pq, xq, ...)
EXERCICI 1: Traduix a "llenguatge esquemàtic" les frases:
a)
"Una imatge val més que mil paraules"
b) la part més llarga i important del tema és el dibuix tècnic.
c) Per a fer un bocet no necessitem cap ferramenta especial de dibuix
d) En el croquis d'un accident es posen totes les parts importants per a explicar l'accident: semàfors, cotxes, senyals de tràfic, pintura de la calzada, edificis dels voltants,...
EXERCICI 2: Ací vos dixe altre text per a practicar. Feu l'esquema i m'ho envieu tot.
TEXT
4.2 Escalat
Quan dibuixem un
objecte en un paper, molt poques vegades es pot fer a tamany real. Normalment
el que es fa és dibuixar-ho amb mesures més xicotetes o més grans, depén de la
situació, però conservant les proporcions. A esta operació se li anomena
ESCALAT."
Però què és
l'escala? L'escala és la relació que hi ha entre les mesures en el dibuix i les
mesures en la realitat. En forma de fracció seria:
E (escala) = mesures en el dibuix
o mapa
mesures
en la realitat
Així, una escala 1/100 significa que una unitat en el
plànol són 100 unitats en la realitat. O siga, una línia que mesure 1 cm. en el
plànol, mesurarà 100cm. (1m.) en la realitat. O una cosa que mesure 1 m. en el
pla, mesurarà 100 m. en la realitat.
"Les escales són molt utilitzades en els mapes i plànols.
Solen usar-se les escales el denominador de les quals comença per 1, 2 o 5. Ex.
1/20, 1/50, 1/100, 1/200, 1/500, 1/1000, 1/50000, 1/100000, 1/200000,
etc."
En els plànols d’edificis (els que ens ensenyen abans de comprar
una casa o piso), solen estar en 1/50. En els mapes topogràfics sol utilitzar-se
1/50000 o 1/200000.
Fins ara hem pensat sempre en objectes grans que es dibuixen
més xicotets en el paper. A les escales que fan açò les anomenem REDUCTORES.
No obstant això, també hi ha vegades que objectes molt
xicotets es dibuixen a escala per a fer-los més grans. Este tipus d'escales es diuen
AMPLIADORES. Escales típiques són 2/1, 5/1, 10/1, 20/1, 50/1, 100/1, etc.. Així,
doncs, una escala 10/1 significa que 10 unitats en el pla corresponen a 1 en la
realitat, o siga, que 10 cm. en el pla corresponen amb 1 cm. en la realitat, o
1 cm. en el pla correspon amb 1 mm en la realitat.
